dengan yang lain dapat saling bertukar resource seperti sharing file, printer, dll dengan menggunakan protocol
yang sama, dalam hal ini TCP/IP. Adapun jaringan komputer ini telah banyak digunakan untuk berbagai
kebutuhan, missal :
- WARNET
- MULTIPLAYER GAME
- PERKANTORAN
- KAMPUS, DLL
Untuk membuat sebuah jaringan komputer diperlukan perangkat sebagai berikut :
- Dua buah computer atau lebih
- LAN Card/NIC sesuai dengan jumlah computer (untuk computer sekarang biasanya sudah onboard)
- Kabel UTP sesuai kebutuhan
- Tang Crimping
- Konektor RJ45
- Switch/Hub jika ingin mengunakan tiga computer ata u lebih
- Gunting
Gambar perangkatnya :
Gambar 1 : LAN CARD
Gambar 2. Kabel UTP
Gambar 3. Tang Krimping
Gambar 4. Konektor RJ 45
Gambar 5. Switch/Hub
Setelah semua peralatan terkumpul lengkap kita
telah siap untuk membuat jaringan computer, langkah-
langkahnya adalah sebagai berikut
:
TENTUKAN MAU
MEMBUAT JARINGAN DENGAN BERAPA KOMPUTER
?
Hal ini diperlukan karena konfigurasi kabel untuk jaringan
dua dengan tiga computer/lebih berbeda.
Untuk menghubungkan
dua buah komputer tidak diperlukan switch dan menggunakan kabel UTP dengan
pengkabelan jenis straight,
sedangkan untuk jaringan dengan tiga computer atau lebih menggunakan switch dan kabel UTP dengan konfigurasi pengkabelan cross -over (Mengenai pengkabelan akan dibahas selanjutnya).
MEMASANG RJ-45 PADA KABEL UTP
Karena pada tutorial
ini kita akan menggunakan kabel UTP sebagai medianya, maka kita harus memasang
konektor RJ-45 pada kabel tersebut agar
dapat ditancapkan pada LAN CARD, seperti yang telah dikatakan tadi konfigurasi jaringan dua computer dengan tiga computer berbeda, caranya adalah sebagai berikut :
Konfigurasi dua computer menggunakan crossover
Kupas kedua ujung kulit
luar kabel utp menggunakan mata pisau crimping
atau gunting, dengan
panjang kira2 1,5 cm.
Gambar 6.Kabel UTP setelah dikupas bagian luar
Kemudian urutkan
warna-warnanya dengan aturan
jika ujung kabel satu menggunakan konfigurasi T568A maka ujung kabel satunya menggunakan T568B. (Konfigurasi dapat dilihat pada gambar dibawah)
Gambar 7. Konfigurasi kabel T568A dan T568B
Setelah kedua ujung kabel diurutkan
warnanya sesuai konfigurasi di atas, ratakan ujung kabel utp dengan memotong sedikit bagian kabel. hasilnya seperti ini :
Gambar 8 : Kabel
UTP yang sudah diratakan ujungnya
Masukkan kabel tersebut kedalam konektor RJ -45 secara hati-hati, jangan sampai tertukar urutannya,
maka hasilnya akan seperti ini :
Gambar 9. Kabel UTP setelah dimasukan pada RJ 45
Kemudian crimping/jepit kabel tersebut menggu nakan tang crimping sampai terdengan suara klik. (Ingat dalam mengcrimping jangan terlalu keras awas konektor patah.
Gambar 10. Kabel UTP dicrimping/ dijepit
Setelah selesai di crimping, maka hasil kedua ujung kabel akab seperti berikut :
Gambar 11. Kabel UTP sudah terpasang pada konektor
MEMASANG KABEL UTP YANG SUDAH TERPASANG KONEKTOR KE PC
Setelah kabel utp terpasang konektor, langkah selanjutnya
adalah menancapkan kabel
utp tersebut ke
LAN CARD computer,
jika hanya menggun akan dua computer
maka pasanglah kabel UTP yg telah terpasang RJ -45 dengan konfigurasi cross-over ke masing-masing computer,
tetapi jika terdiri
dari tiga computer
atau lebih maka kita harus menggunakan switch dengan topologi sebagai berikut :
Gambar 12. Topologi LAN dengan 4 komputer

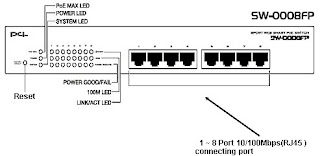

Gambar di atas merupakan switch atau hub yang terdiri 8 port, yang banyak terdapat dipasaran
switch/hub dengan jumlah colokan rj -45 sebanyak 4/8/16/32 port, mengenai
pemelihan tinggal disesuaikan dengan kebutuhan. Untuk memasang kabel
UTP pada switch,
Anda tinggal menancapkan satu konektor RJ -45 yang telah terpasang pada kabel UTP tadi ke salah satu port pada switch/hub dan satunya
lagi pada PC. Jika sudah ditancapkan maka akan muncul icon LAN conected pada system tray komputer :
MENGKONFIGURASI IP ADDRESS
Setelah jaringan
secara fisik terinstall, maka Anda harus mengkonfigurasi IP Address masing -masing computer sehingga dapat saling berkomunikasi/terko neksi. IP Address adalah pengalamatan jaringan computer yang terdiri dari 32 bit biner. Untuk membuat jaringan
LAN anda dapat menggunakan IP Address salah satu kelas
dibawah ini :
Kelas A : 10.x.x.x dengan subnet mask 255.0.0.0
Kelas B : 172.16.x.x
– 172.31.x.x dengan subnet mask 255.255.0.0
Kelas C : 192.168.x.x dengan subnet mask 255.255.255.0
Dalam satu jaringan LAN, semua komputer harus menggunakan
kelas yang sama. Pada praktek kali ini kita
menggunakan Kelas C. Karena jumlah computer
yang terkoneksi sedikit,
dimana kelas C ini mampu mengkoneksikan maksimal 254 komputer. Jadi kita menggunakan
IP :
192.168.x.x
dengan Subnet 255.255.255.0
255.255.255.0 maksudnya
24 bit pada IP Address merupakan network address sedangkan 8 bit berikutnya adalah host ID (ingat 255 jika dibinerkan ada 8 bit yaitu 11111111). Nilai x di atas dapat di isi terserah dengan range 1 -
254. Jadi :
Jadi Range alamat IP Address LAN kita nantinya = 192.168.1.1 – 192.168.1.254 Subnetmask 255.255.255.0 (jika bingung dengan keterangan
di atas, selalu pakai range IP Address ini saja bila ingin membangun LAN, tak usah pusing-pusing berpikir teori di atas)
Pada kali ini kita akan menggunakan network address 192.168.1 dan host ID antara 1 -254. (Nama pada masing-
masing computer harus unik artinya jika ada computer dengan
IP Address 192.168.1.1 maka tidak boleh ada
computer lain dalam satu LAN yang mempunyai
IP Adress tersebut)
Cara Mengeset IP Addess adalah sebagai
berikut :
Click Start à Setting à Control Panel sampai keluar kotak dialog Control Panel (seperti terlihat dibawah ini)
Double-Click Icon Network Connection
sampai keluar kotak dialog Network Connection
Double-Click Internet
Protocol (TCP/IP) yang ada di dalam kotak dialog Local Area Connection
Properties sampai
keluar kotak dialog baru :
Internet Protocol (TCP/IP) Protocol
Klik use the following IP Address
, Masukkan data-data IP Address. IP Address computer
1
adalah 192.168.1.1 komputer
2 : 192.168.1.2 dst, dengan
subnet mask 255.255.255.0 . sedangkan untuk gateway
dikosongkan saja, karena
jaringan LAN tidak terhubung ke jaringan LAN
Setelah
data-data setting TCP/IP ini dimasukkan, click OK untuk menutup kotak dialog Internet
Connection (TCP/IP) Properties.
click OK untuk menutup kotak dialog “Local Area Connection Properties”
Click Star à Run à sampai keluar kotak dialog RUN, dan ketikkan CMD sampai keluar kotak
dialog baru “command”
Di kotak dialog “Command” tadi, ketikkan : ipconfig
. Jika Ethernet dari computer
belum
tersambung dengan LAN, akan keluar hasil seperti gambar dibawah.
Lakukan test ping koneksi dengan
computer sebelah (computer dengan ip address 192.168.1.2,
192.168.1.3, dsb), dengan
mengetik pada command
prompt:
C:\Documents and Settings\Lenovo>ping 192.168.1.2
Pinging 192.168.1.1 with 32 bytes of data:
Reply from 192.168.1.2: bytes=32 time=3ms TTL=64
Reply from 192.168.1.2: bytes=32 time=3ms TTL=64
Reply from 192.168.1.2: bytes=32 time=2ms TTL=64
Reply from 192.168.1.2: bytes=32 time=2ms TTL=64
